大部件焊接工裝采購項目技術協議

南寧南車鋁材精密加工有限責任公司(以下簡稱甲方)委托 長春新紀元自動化設備有限公司 (以下簡稱乙方)制造 大部件焊接工裝項目，經雙方協商，達成如下技術協議。
1 名稱：大部件焊接工裝
2 工裝概述
大部件焊接工裝包括如下內容：
（1）底架組裝焊接工裝                      1套
（2）頂蓋組裝焊接工裝                      1套
（3）頂蓋外邊梁組裝焊接工裝                1套
（4）中部件焊接通用工裝                    1套
（5）空調安裝座鉆模                        1套
（6）南寧地鐵1號線定位塊                   1套
（7）液壓系統                              1套
（8）受電弓安裝座鉆模                      1套
3需求時間：
（1）鋁合金車體底架組裝焊接工裝、鋁合金車體頂蓋組裝焊接工裝、頂蓋外邊梁組裝焊接工裝、空調安裝座鉆模、受電弓安裝座鉆模：2015年5月15日完成安裝調試及最終驗收。
（2）中部件焊接通用工裝：2015年3月20日完成安裝調試及最終驗收。
4  參考的標準和法律法規
4.1.工裝設計及性能必須滿足國家最新設計規范標準及國家質檢部門設計制造,安裝使用監檢規則要求。
4.2.所提供的大部件組焊工裝應有足夠的剛度、強度、穩定性和抗傾覆性，各機構運行安全可靠、震動、噪聲，環保均符合現有關標準的要求，消防和安全符合中國現行有關標準。
5  主要技術參數及環境適用性
5.1 環境適應性
（1）溫度： 0℃～40℃，相對濕度<95%；
（2）電源：3相交流  電源：380V±10%,50Hz±2%；單相：220V±10%, 50Hz±2%
（3）風源：廠房管道壓縮空氣壓力：0.55Mpa～0.8Mpa
5.2 工裝總體要求
該工裝結構合理、安全可靠，要求具有足夠的剛性和長期的穩定保持性。工裝具有較好外觀、可靠的防護措施。選材合理、精工制造、性能優異，適用于長期連續使用，故障率低，操作方便。其中，絲桿采用40Cr鋼材。
6. 主要結構、性能技術要求
6.1   底架組裝焊接工裝；

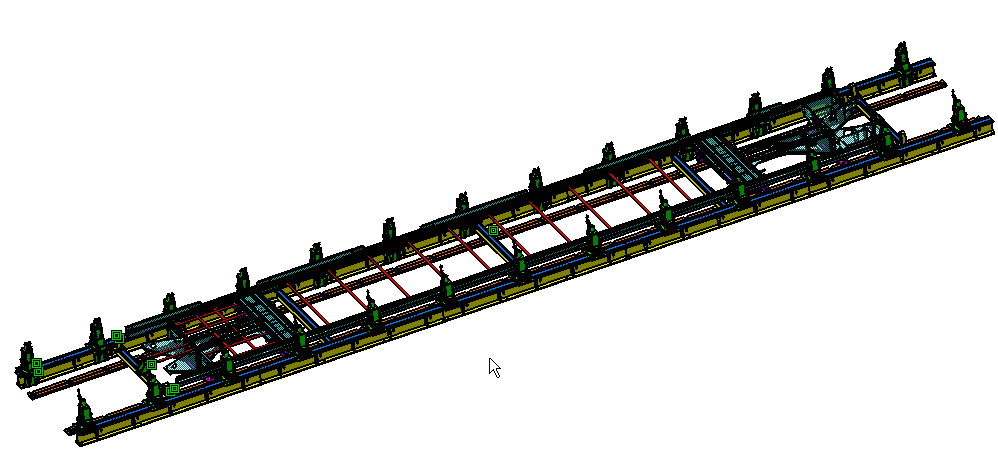

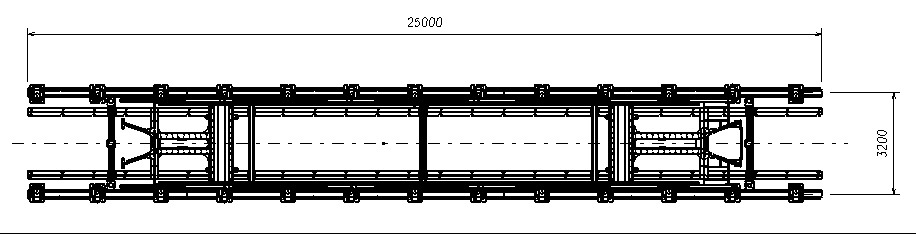

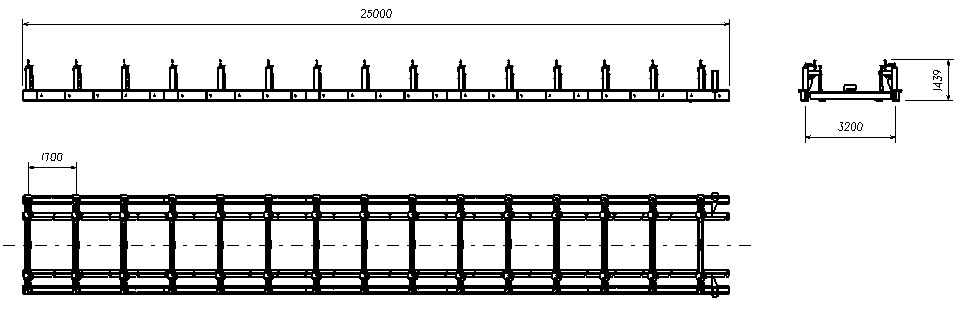

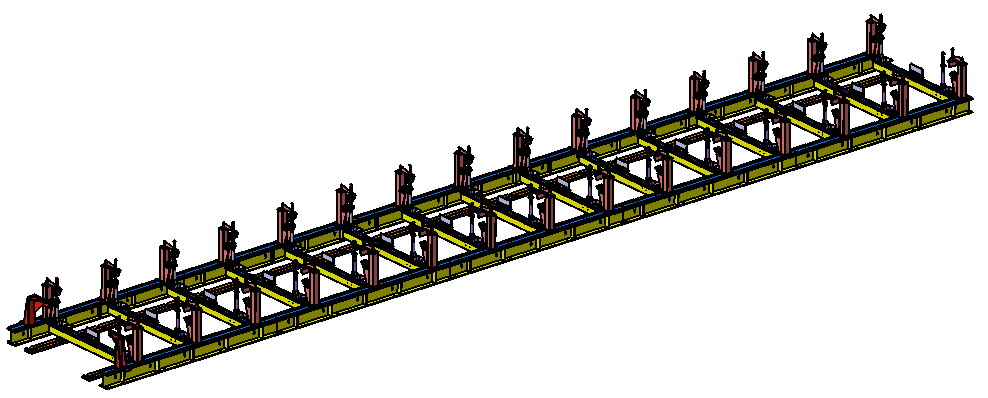

6.1.1 底架組裝焊接工裝總體布置

6.1.2 卡具基本功能描述
底架組裝焊接工裝主要用于將底架邊梁、長地板、端部件（牽引梁、緩沖梁、枕梁）、端梁等部件組焊成車體底架；保證底架焊后的寬度、長度、地板平面度、枕梁及車鉤面等主要形位尺寸滿足圖紙要求；實現底架正、反側的裝夾及焊接，需保證焊接人員和機器有足夠的操作空間，工裝用銅帶接地回流。

6.1.3 設備主要參數
（1）工作環境溫度要求：                         5℃～45℃
（2）工作環境相對濕度要求：                      95﹪；
（3）工裝整體長度：                             25m
（4）縱梁橫向中心距離                           3.2m
6.1.4  設備配置
縱梁                                           50m
橫梁縱向移動C型槽                               50m
底架邊梁壓緊定位裝置                            26套

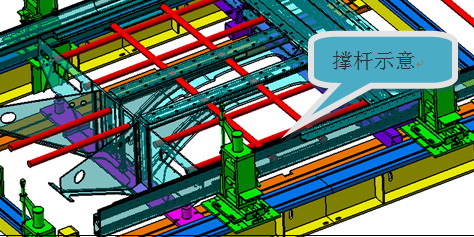

牽引梁拉桿                                     4根
端梁與緩沖梁撐桿                               4根
枕梁與緩沖梁撐桿                               8根
邊梁與牽引梁撐桿                               8根
邊梁縱向?qū)χ醒b置                               4個
邊梁與邊梁撐桿                                10根
底架中心拉線裝置                              1套
橫向支撐梁                                    5根
備品備件(見附件（1）)                         1套
臺位銅帶接地回流                              1套
6.1.5 結構各部分描述
（1）縱梁
縱梁所用材料為優質Q235-A鋼材，表面做防腐噴漆處理。該部分用化學螺栓固定地面，螺母調平，雙螺母鎖死。

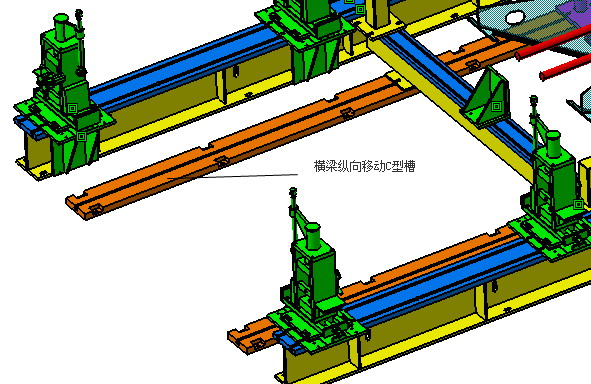

（2）橫梁縱向移動C型槽方鋼

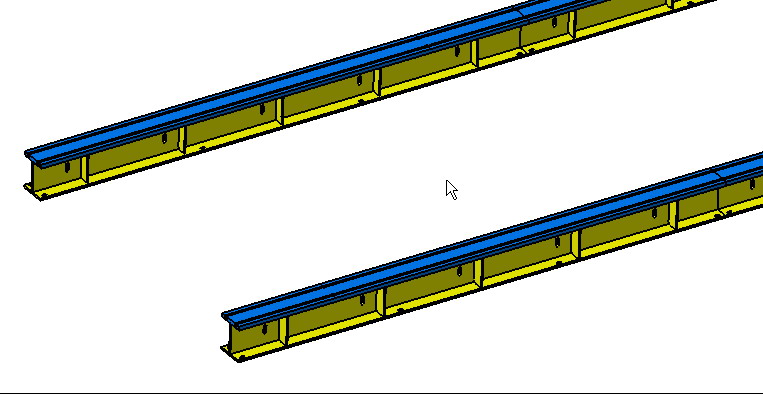

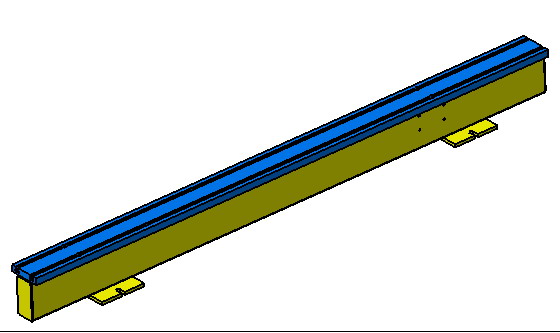

工裝包含兩條橫梁縱向移動調整C型槽方鋼，通過化學螺栓固定地面，結構示意如下：





（3）底架邊梁壓緊定位裝置

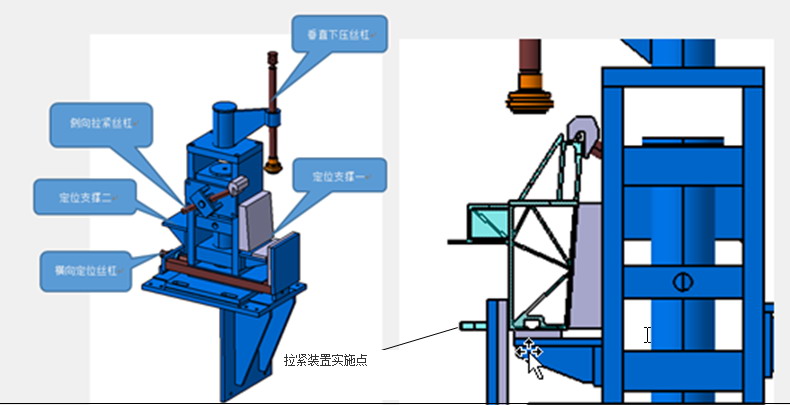

底架邊梁壓緊定位裝置主要功能是定位并固定底架邊梁。整套裝置通過壓緊板及螺栓固定在支撐框架上。當進行底架裝夾時，將底架邊梁置于定位支撐（一）上，旋轉橫向定位絲杠把底架邊梁正確定位，從而保證底架的寬度尺寸。再利用垂直下壓絲杠和側向拉緊絲杠完全將底架邊梁固定在工裝之上。
當需要實現底架反側裝夾及焊接時，只需將此裝置裝轉180°將底架邊梁置于定位支撐（二）上，其他定位壓緊方式與上述方法相同即可實現底架的反側裝夾及焊接。





（4）端部件定位裝置

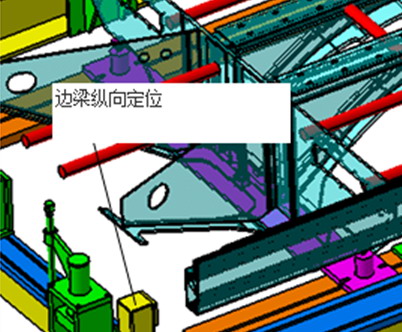

（5）邊梁縱向?qū)χ姓{(diào)整裝置

在邊梁縱向位置上，有4個定位座固定在邊梁上，同過碟式千金頂調整邊梁縱向位置，實現邊梁縱向定位。



（6） 底架中心拉線裝置
通過中心拉線裝置，可以檢測底架枕梁、緩沖梁、邊梁對中度。

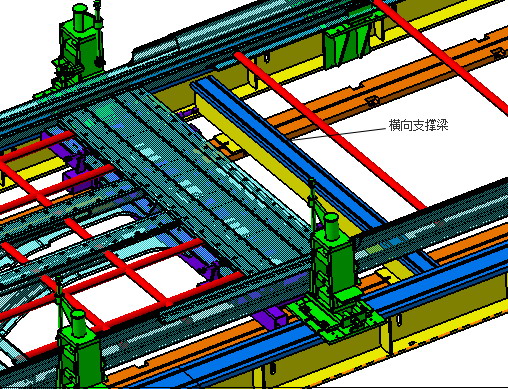

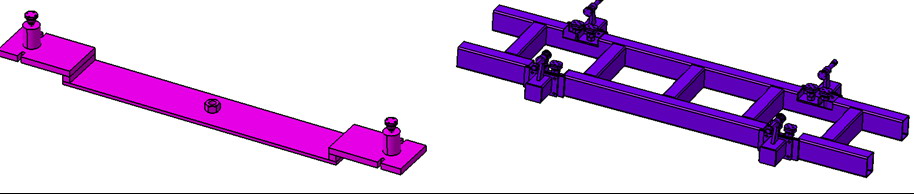

（7）橫向支撐梁
橫向支撐梁可以方便固定各種臺位中心部位支撐件，縱向任意滑動，保證臺位最大柔性。

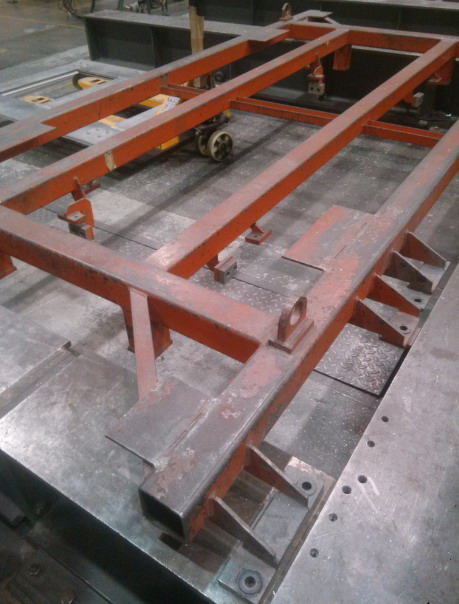

（8）備品備件
附件（1） 底架工裝配件清單
序號 名稱 數量 單位
1 下壓螺桿 20 個
2 頂緊螺桿 20 個
3 C型槽T型緊固螺栓（縱向） 50 套
4 C型槽T型緊固螺栓（橫向） 50 套
5 扳手 2 個

6.2  鋁合金車體頂蓋組裝焊接工裝

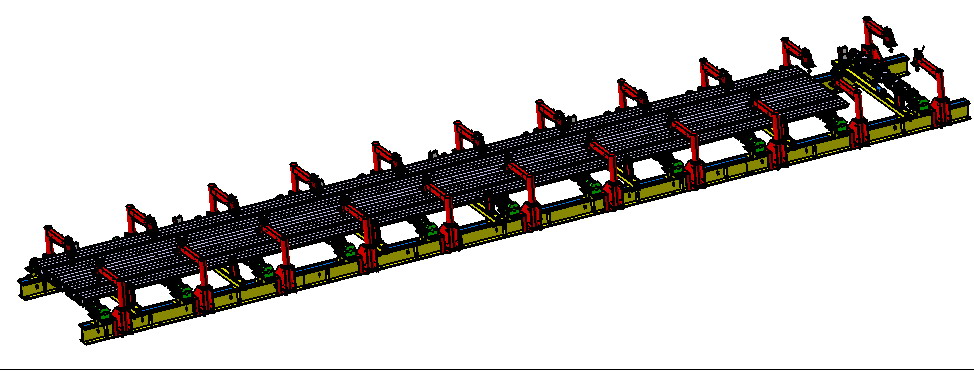

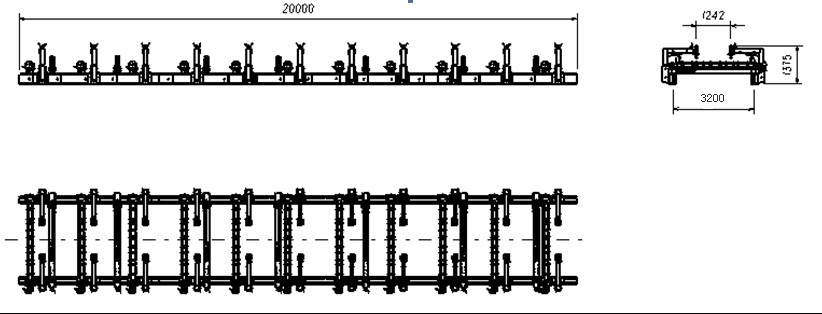

6.2.1  鋁合金車體頂蓋組裝焊接工裝總體布置



、



6.2.2 設備基本功能描述
鋁合金車體頂蓋組裝焊接工裝適用于：將頂蓋外邊梁、圓弧頂蓋、受電弓板、空調板、端板等部件組焊成頂蓋。工裝保證頂蓋焊后寬度、長度及外輪廓度等形位尺寸滿足圖紙要求；滿足頂蓋撓度設置要求。工裝能夠?qū)崿F(xiàn)頂蓋正、反側的裝夾及焊接，并保證焊接人員和機器有足夠的操作空間，工裝采用機械夾具。工裝用銅帶接地回流。

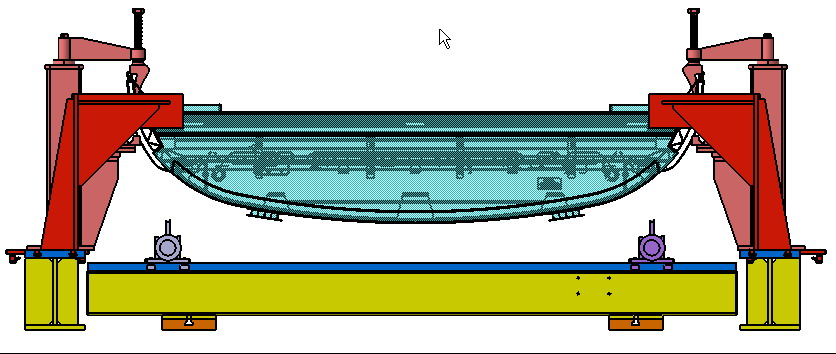

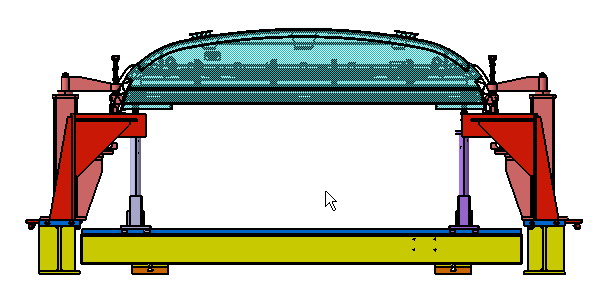

                         車體頂蓋正裝裝夾示意

                          車體頂蓋反裝裝夾示意





6.2.3  設備主要參數
（1）工作環境溫度要求：                       5℃～45℃
（3）工作環境相對濕度要求：                    95﹪；
（3）工裝長度                                 25M
（4）縱梁橫向中心距離                         3.2m
6.2.4 設備配置
（1）縱梁                                     50米
（2）橫梁縱向移動C型槽                         50米
（3）邊梁內外支撐座                            26套
（5）橫向支撐梁                               15根
（6）拉緊帶（8M、5噸）                         6根
（7）端部邊梁定位座                            4個
（8）拉桿（￠60，雙邊拉邊梁C型槽位置）         13根
（9）臺位銅帶接地回流                          1套
（10）備品備件(見附件（2）)                    1套
6.2.4 工裝各部分描述
（1）工裝縱梁框架



工裝縱梁由鋼板焊接成H型鋼結構，保證強度，上面為機械加工面，保證支撐裝置的順暢滑動，所用材料為優質Q235-A鋼材，表面做防腐噴漆處理，加工面涂防銹油。
（2）工裝橫梁





工裝橫梁主體，采用優質Q235-A鋼材，表面做防腐噴漆處理，加工面涂防銹油。保證其基本的功能和強度，結構合理。
（3）橫梁縱向移動C型槽
工裝包含兩條橫梁縱向移動調整C型槽方鋼，通過化學螺栓固定地面，結構示意如下：





（4）支撐與壓緊機構





支撐與壓緊機構，采用整體焊接為支撐，正裝、反裝使用不同的鋁墊塊，上部絲杠旋轉壓緊，整體結構簡單易操作。

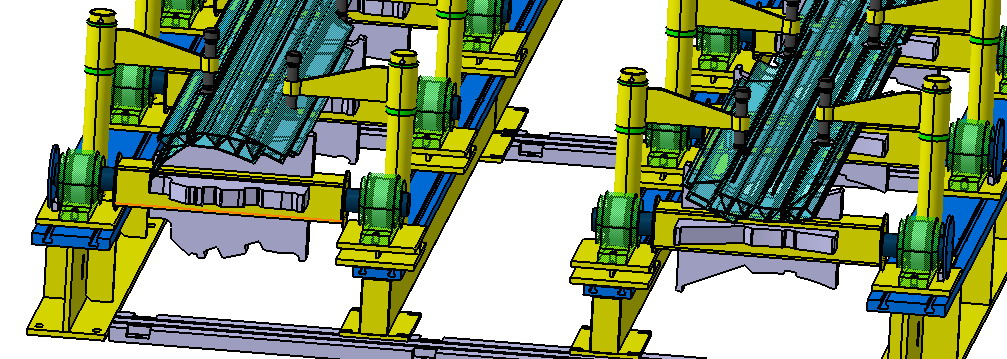

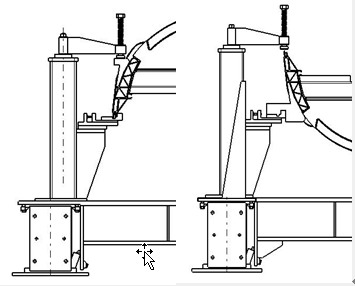

    支撐與壓緊機構正裝示意          支撐與壓緊機構反裝示意

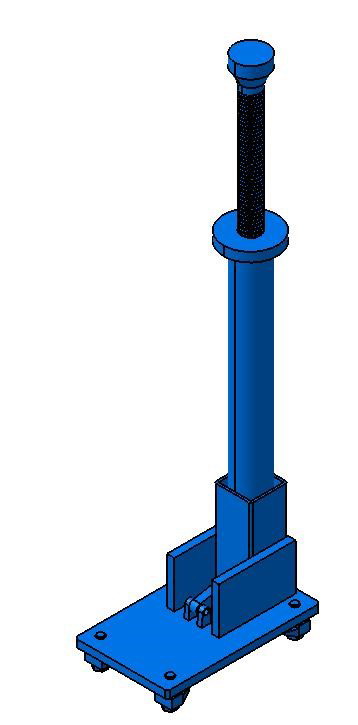

（5）車頂蓋正裝時的中部支撐





（5）車頂蓋正裝時的中部支撐





6.3.2 設備基本功能描述
頂蓋外邊梁組裝焊接工裝主要用于將頂蓋邊梁、長梁、空調支撐梁等部件組焊成頂蓋外邊梁；保證頂蓋外邊梁焊后主要尺寸及形位公差滿足圖紙要求；實現頂蓋外邊梁正、反側，左、右件，2個工位的同時裝夾及焊接。工裝用銅帶接地回流。







6.3.3 設備主要參數
（1）工作環境溫度要求：                      5℃～45℃
（2）工作環境相對濕度要求：                   95﹪；

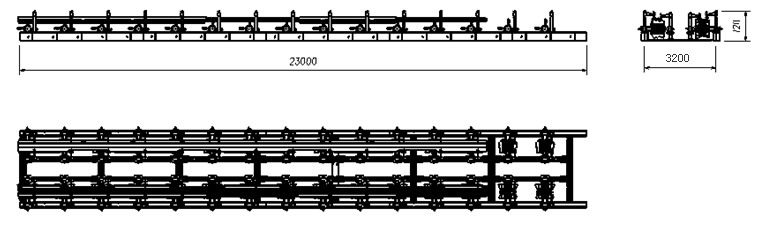

（3）工裝整體長度：                           23m
（4）縱梁中心距離：                           3.2m
6.3.4 設備配置
（1）支撐框架                                 1套
（2）頂蓋外邊梁旋轉定位裝置                    26套
（3）頂蓋外邊梁壓緊裝置                        52套
（4）臺位銅帶接地回流                          1套
（5）配件（見附件（3））                       1套
6.3.5  結構各部分描述

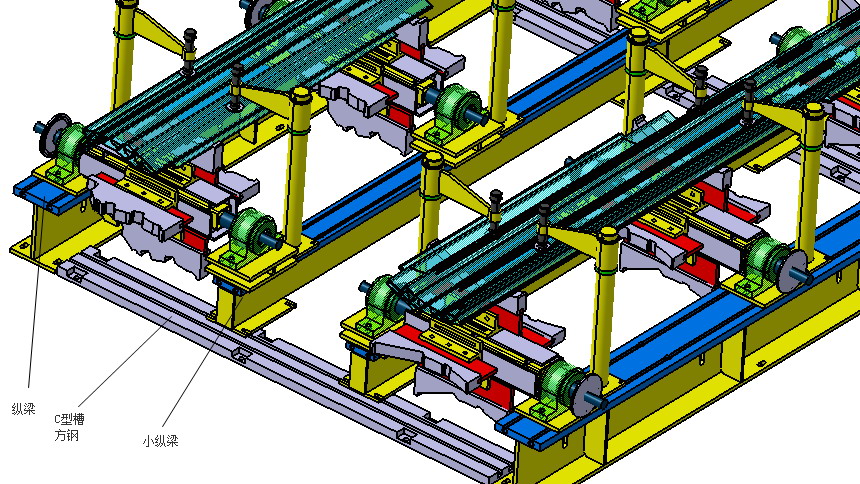

（1）支撐框架
支撐框架是整個工裝基礎裝置，由左右25米縱梁、C型槽方鋼、50米小縱梁組成；所用材料為優質Q235-A鋼材，表面做防腐噴漆處理。

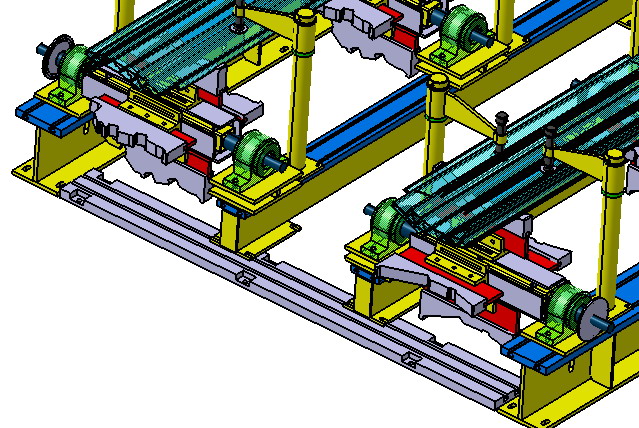

（2）頂蓋外邊梁旋轉定位裝置
    定位裝置包括13根旋轉橫梁，每根橫梁上有4個定位支撐塊。分別適合正反裝、一二位的裝夾。翻轉方式采用手動翻轉，銷子定位

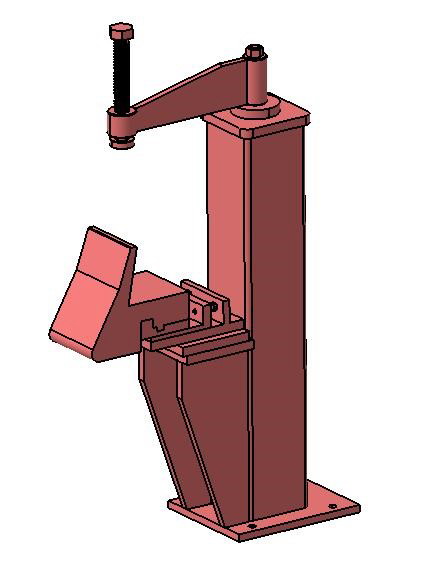

（3）頂蓋外邊梁壓緊裝置
頂蓋外邊梁壓緊采用懸臂壓緊方式，該裝置布置在縱向支撐梁上。
（4）備品備件
附加（3）邊梁卡具附件
序號 名稱 數量 單位
1 下壓螺桿 20 個
2 軸承及軸承座 10 個
3 定位銷子 20 套
4 C型槽T型緊固螺栓（縱向） 20 套
5 C型槽T型緊固螺栓（橫向） 20 套
6 扳手 2 個

6.4  中部件焊接通用工裝

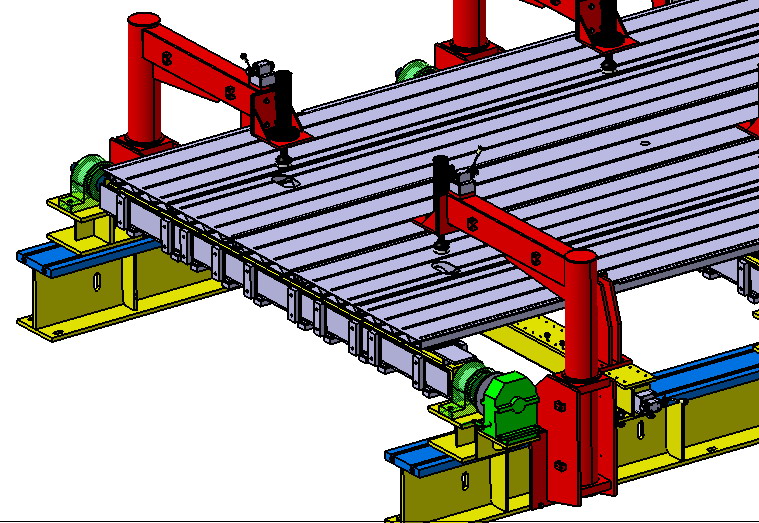

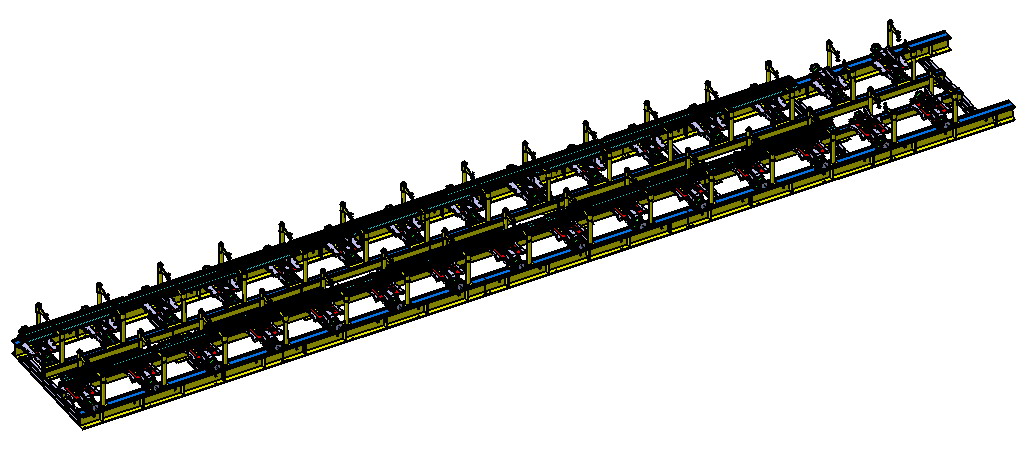

6.4.1  中部件焊接通用工裝總體方案說明





6.4.2 設備基本功能描述
適用于長地板、空調板、受電弓板等鋁合金中部件的組焊，采用液壓夾具。只需通過翻轉支撐橫梁即可裝夾上述中部件，支撐塊可在橫梁上任意位置滑動、鎖死，用來適應各種部件的裝夾。工裝用銅帶接地回流。



                             裝夾示意





6.4.3 設備主要參數
（1）工作環境溫度要求：                                        5℃～45℃
（2）工作環境相對濕度要求：                                    95﹪；
（3）壓力范圍                                                  0-16MPa
（4）工裝長度                                                  23m
（5） 縱梁中心距離                                             3.2m
6.4.4  設備配置
（1） 縱梁                                                     46m
（2）旋轉橫梁                                                  12個
（3） 拉緊裝置數量                                             7套
（4）懸臂下壓裝置數量（伸縮式）                                24個
（5）鋁合金壓條1000mm長                                        22根
（6） 液壓缸、液壓閥、液壓鎖、液壓管、液壓接頭                 1批
（7）臺位銅帶接地回流                                          1套
（8） 備品備件（見附件（4））                                  1套
6.4.5  工裝各部分描述如下：
（1）工裝縱梁





縱梁由鋼板焊接成H型鋼結構，保證強度，上面為機械加工面，保證水平和橫梁以及下壓裝置的順暢滑動，所用材料為優質Q235-A鋼材，表面做防腐噴漆處理，加工面涂防銹油。

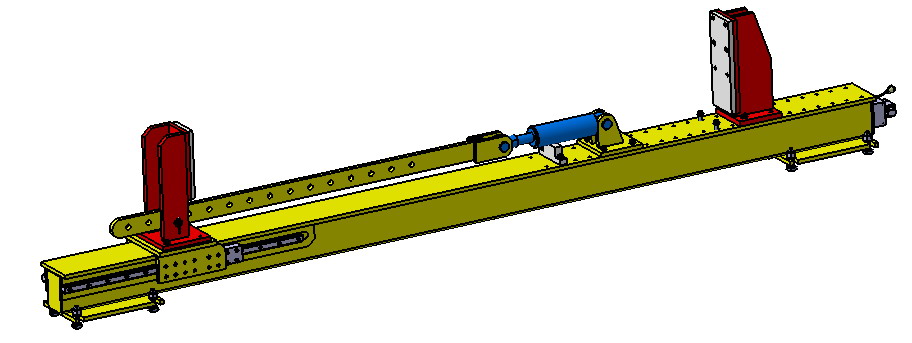

（2） 拉緊裝置





由一支63缸徑200行程的液壓缸拉動滑動座，滑動座在直線導軌上滑動，保證滑動順暢。固定座與滑動座帶鋁合金保護墊塊。
（3）下壓裝置
下壓裝置為懸臂結構，頂端安裝有一支65缸徑165行程的油缸，閥控可以實現任意位置停止，油缸活塞桿頂部安裝萬向下壓頭，保證貼合任何一種工件。

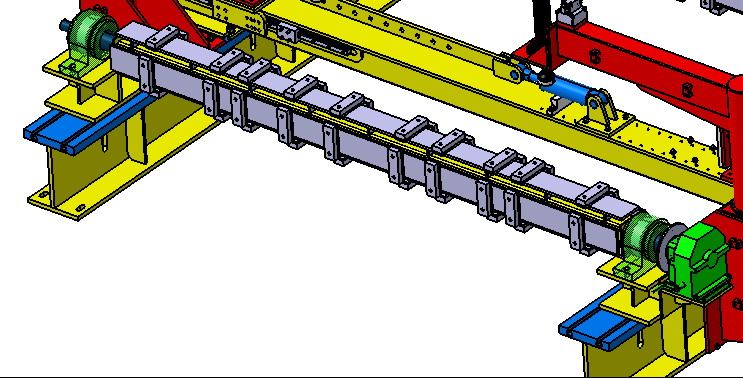

（4）旋轉橫梁



每根橫梁配置4個定位面和定位塊（尼龍材質），定位塊配置12列(縱向長、橫向窄)，采用滑動卡緊座方案，可以任意位置固定，分別適合不同項目地板（正反2個面）、空調板（正反2個面）、受電弓板（正反2個面），橫梁翻轉通過手動減速機完成，銷子固定。

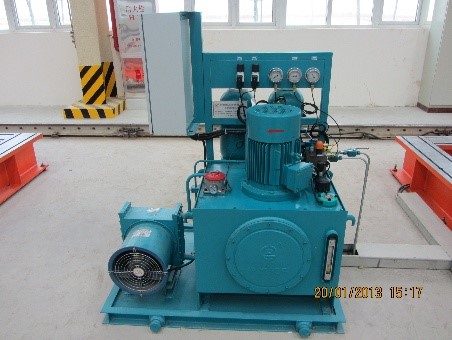

（5） 液壓系統

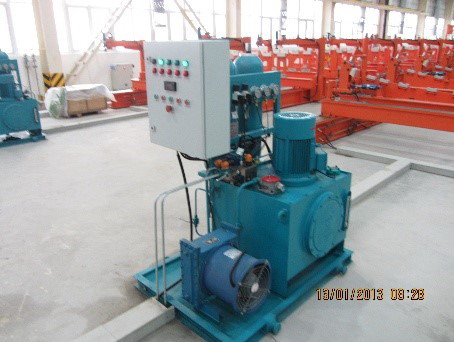

液壓系統采用的是國內知名品牌，液壓泵站是給整個機械卡具設備提供動力源的部分。主要包括：油箱、油泵電機組、蓄能器組、安全閥塊（集成溢流閥、單向閥、節流閥、減壓閥）、回油過濾器、風冷卻器、壓力繼電器、壓力表和電控箱等。





(6）控制及操作系統

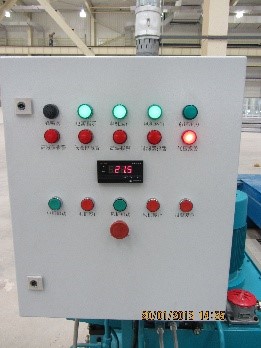

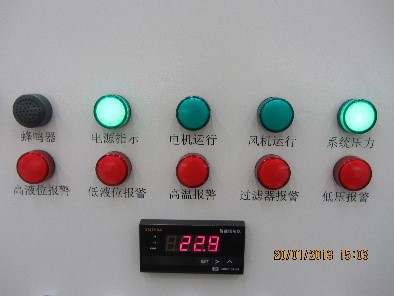

泵站電控箱比較簡單，包括狀態指示燈、報警燈和蜂鳴器、控制按鈕和急停按鈕等。外形如圖所示

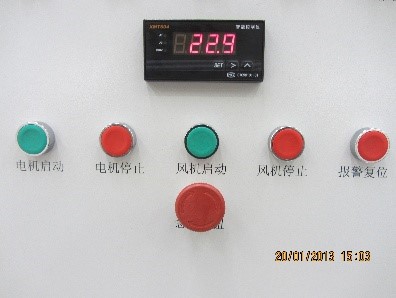

 電控箱外形         狀態指示燈、報警燈  蜂鳴器    控制按鈕、急停按扭

（7）備品備件
附加（4）車頂中部件卡具附件
序號 名稱 數量 單位
1 下壓油缸 5 個
2 換向閥 7 個
3 閥座 7 套
4 液壓管 20 套
6 三通 5 個
7 絲堵 20 個
8 換向閥手柄 20 根
9 橫向拉缸 2 個
6.5   空調安裝座鉆模
6.5.1 空調安裝座鉆模技術方案





6.5.2 設備基本功能描述
空調安裝座鉆模 用于頂蓋空調安裝座安裝孔的加工，需具備磁力鉆的安裝位置。
6.5.3 設備主要參數
（1）工作環境溫度要求：                      5℃～45℃
（2）工作環境相對濕度要求：                   95﹪；
（3）鉆模外型（長X寬X高）            3420X2167X630
6.5.4設備配置
鉆模                                    1套
6.5.5  鉆模各部分描述
（1）鉆模定位機構

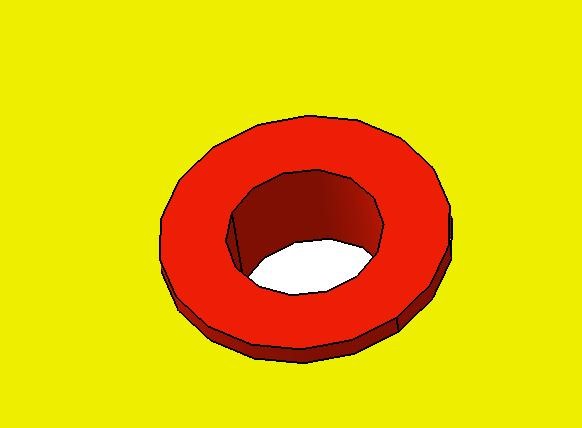

（2）鉆孔襯套



               空調安裝座鉆模上，在鉆孔位置安裝有過盈襯套



（3）磁力鉆吸附板


7 涂裝及標識
在做噴涂前，嚴格按照《涂裝前鋼材表面銹蝕等級和除銹等級》（GB8923-88）規定的Sa2.5等級標準，進行處理，進行噴涂。
主體結構：藍色（RAL5015 ）
產品應在明顯位置標明制造商的名稱，合格證上須標明出廠編號或代碼及出廠日期。標牌應采用防污、防水、防油跡的材料。
8雙方應遵守的條款要求和職責、義務
甲方
（1） 甲方提供產品圖紙和工藝流程，以及廠房平面工藝布置、基礎資料；
（2） 甲方負責審核乙方提供的技術方案；
（3） 甲方負責在乙方現場施工過程中提供必要的施工條件；
（4） 甲方對乙方提供的所有技術資料保密，不得向第三方泄露。
乙方
（1）乙方負責選派經驗豐富的技術人員來甲方安裝調試，直到工裝進入正常工作狀態；
（2）在工裝安裝、調試期間，乙方應對甲方的技術人員、操作人員、維修人員進行全面的操作、保養、機械電器維修等方面的免費技術培訓；
（3）在首輛車的生產過程中，乙方應現場給予甲方相關技術支持；
（4）乙方方需向甲方提供必需的產品結構圖紙及地基、氣、電等相關圖紙；
（5）乙方的產品圖紙在投產前，需要甲方進行設計會審后，方可進行生產制造。
（6）乙方在現場施工中嚴格遵守甲方要求；
9技術文件
（1）提供三份總裝配圖、主要部件裝配圖、零部件圖；
（2）提供四份使用手冊；
（3）提供三份維修、保養說明書，包括文字說明、圖紙和電路圖；
（4）提供三份隨機附件、易損易耗件、備品備件清單；
（5）提供三份主要外購件的使用說明書；
（6）提供三份工裝出廠檢測合格報告；
（7）提供一份質量保證書和售后服務承諾書；
（8）以上所有技術文件、技術資料、圖紙、說明書等采用中文，或中英文對照版本。
（9）隨機附件，對隨機附件提供分項報價并提供附件清單：包括名稱、數量、定貨號。
10安裝調試及人員培訓
由賣方負責培訓該工裝的機械、電器維修技術人員和操作人員，在工裝制造廠的培訓內容包括：
 工裝的基本結構；
 工裝的使用和操作；
 控制系統功能培訓；
 工裝的機械系統、電氣系統的保養、維修；
 安全生產注意事項；
11工裝預驗收及終驗收
（1）產品裝箱前，買方人員根據技術要求對工裝進行預驗收，預驗收不合格不能裝箱發運。
（2）工裝到達買方后，賣方負責派技術人員到買方工裝現場免費進行安裝調試，買方協調配合。
（3）預驗收的內容和項目包括檢查工裝是否符合合同和技術協議相關內容，預驗收合格后由雙方共同簽署預驗收報告。
（4）最終驗收在買方工廠內進行，在買方首次使用時賣方需派工程師和技術工人到買方現場服務，且作為終驗收的時間。賣方提供經買方認可的驗收項目及標準；
（5）賣方對安裝、調試過程中的工裝損壞事故以及人身傷亡事故負責；
（6）買方提供工裝安裝、調試過程中必要的協助工作。
12質量保證及售后服務
（1）自最終驗收簽字后，該工裝質量保證期為一年。在質量保證期內，如有零部件損壞，賣方負責無償更換，并對該零部件延長擔保一年；
（2）在質量保證期內，因?qū)佼a(chǎn)品質量問題，賣方不能排除故障，或不能保證工裝的正常運轉和日常工作，該工裝可退可換，同時若產生重大事故，由賣方承擔全部責任；
（3）在買方提出要求時，賣方在接到通知后24小時內做出響應，如有必要，賣方在48小時內派人到現場進行故障處理；
（4）投標書中注明售后服務方式、能力和承諾，售后服務不違背其服務方式和承諾；
（5）賣方廣泛的用戶基礎、信譽度及良好的售后服務是買方關注的焦點之一。
（6）易損、易耗件和備件
提供工裝兩年內正常使用的易損易耗件、備品備件并提供清單：包括名稱、圖樣、定貨號、供貨來源（生產廠商）及單價，該價格計入合同總價。
（7）提供該工裝可供選擇件清單，內容包括：名稱、數量、功能、圖樣、訂貨號及分項報價備品備件清單、易損易耗件明細。
13產品包裝、運輸和儲存要求
（1）工裝包裝應符合有關路運標準，要防震、防蝕、防水、牢固、安全可靠、確保工裝不受損傷，適應中國國內運輸要求。
（2）工裝由乙方負責包裝、運輸，由于包裝不當造成工裝受損，由乙方負責一切責任。
14職業健康、安全和環境保護要求
（1）該工裝設計按國家環境保護方面的有關政策、法規執行。其他安全事項按《機械制造企業安全質量標準化工作指南》執行；
（2）調試施工中堅持“安全第一，預防為主”的安全生產方針，落實安全生產責任制，有效地消除和控制職業危害及危險因素，持續有效地改進職業健康安全績效，完善并保持職業安全管理系統持續有效運行。
（3）在施工中要執行國家、地方有關職業安全、健康的法律、法規中的相關內容的要求。
15其他要求
（1）工裝方案設計完成后，由甲乙雙方進行方案評審，待評審協商通過后進行施工圖紙設計。
（2）隨工裝包含一套專用維修工具。
16協議法律效力
本技術協議作為訂貨合同的附件，是合同不可分割的部分，與訂貨合同具有同等的法律效力并與訂貨合同共同生效。
本協議一式肆份，買方叁份，賣方壹份。雙方簽字確認。

甲    方：南寧南車鋁材精密加工有限責任公司    乙    方：長春新紀元自動化設備有限公司
簽字代表：         簽字代表：
電    話：0771-4305823               電    話： 0431-89151588
傳    真：0771-4950480               傳    真： 0431-89151588
日    期：2015-02-01         日    期： 2015-02-01
